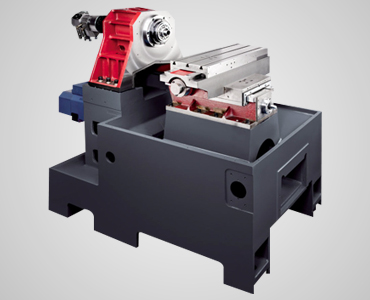

最佳化結構設計堅韌！高剛性 ！穩定 ！機器所有結構鑄件完全採用高級米漢納鑄鐵製成，並經應力消除，將結構變型降到最低程度。底座結構穩重，高剛性，吸震能力優異。 X，Z軸採硬軌結構設計滑到表面經硬化處理精密研磨。 |

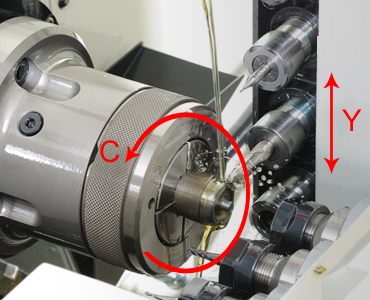

C軸功能主軸之C軸能，配合Y軸動力刀具與端銑刀具，使本機可執行銑削，鑽孔與攻牙作業。利用C軸功能，複雜的零件加工變更快速，更簡易。Y軸功能Y軸搭配銑削動立軸及C軸功能，可執行側面銑削，鑽孔，攻牙作業。特別適用小型複雜零件之高效率加工。 |

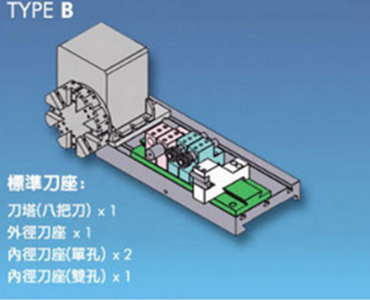

刀具系統名陽 MY-TURN T25/T36系列CNC車床，擁有高速加工及多功能特性。可大幅節省二次加工時間。 |
||
 |
 |
|
 |
||
 |
 |
|
 |
 |
|
主軸主軸採用複列滾珠軸承與斜角滾珠軸承，可耐徑向與軸向負荷。主軸可裝置彈性夾頭與三爪油壓夾頭。 主軸轉速高達6000rpm，除了可節省加工時間，並且創造精緻的加工表面。 |
硬軌超寬之X軸與Z軸硬軌設計，讓MT TURN T25/T36在重切削承載時展現最佳的穩定性及效能，所有硬軌表面都經過精加工研磨及熱處理。 |
|
 |
 |
|
工件收料器 (選購)工件收料器提供更方便，共快速的工件收集。工件收集器可將加工完成的工件送到成品輸送機上自動轉件和收集。 |
成品輸送機 (選購)本機可以客戶要求加裝成品輸送機。適用於將加工後之成品送到機外。成品輸送機採電腦程式控制。 |
|
 |
 |
|
鐵屑輸送機 (選購)可選擇螺旋式或鍊鈑式鐵屑輸送機。 |
高/低壓冷卻泵浦 (選購)名陽 MY TURM T25/36 CNC 車床採用高/低壓冷卻泵浦。高壓冷卻泵浦輸送強勁冷卻液至刀塔，而低壓冷卻泵浦則輸送冷卻液至主軸。 |
|
| 項目 | 單位 | MY-TURN T25 | MY-TURN T36 | |
| 加工能力 | 最大棒材加工直徑 | mm | 25 | 36 |
| 最大車削直徑 | mm | 100 | 100 | |
| 最大車削長度 | mm | 100 | 100 | |
| 行程 | X 軸 | mm | 340 | 340 |
| Z 軸 | mm | 150 | 150 | |
| Y 軸 | mm | 160 | 160 | |
| 主軸 | 夾頭型式 | 筒夾 | 筒夾 | |
| 主軸鼻型式 | A2-4 | A2-5 | ||
| 主軸轉速 | rpm | 60-6000 | 60-6000 | |
| 主軸孔徑 | mm | 38 | 48 | |
| 主軸離地距離 | mm | 1070 | 1070 | |
| 刀塔 | 刀塔型式 | 八角刀塔 | 八角刀塔 | |
| 刀具數 | Set | 8 | 8 | |
| 搪孔刀柄尺寸 | mm | 20 | 20 | |
| 外刀柄尺寸 | mm | 16 x 16 | 16 x 16 | |
| 動刀刀具 Y軸 | 夾頭型式 | ER20 | ER20 | |
| 轉速 | rpm | 100-4000 | 100-4000 | |
| 最大鑽孔直徑 | mm | 8 | 8 | |
| 最大攻牙直徑 | mm | M6 | M6 | |
| 最大夾持尺寸 | mm | 13 | 13 | |
| 刀具數 | Set | 4 | 4 | |
| 動刀刀具 Z軸 | 夾頭型式 | ER20 | ER20 | |
| 轉速 | rpm | 100-4000 | 100-4000 | |
| 最大鑽孔直徑 | mm | 8 | 8 | |
| 最大攻牙直徑 | mm | M6 | M6 | |
| 最大夾持尺寸 | mm | 13 | 13 | |
| 刀具數 | Set | 3/4/6 | 3/4/6 | |
| 刀座 | X,Y,Z軸快速進給 | m/min. | 18/18/18 | 18/18/18 |
| 進給速度 | mm/min. | 0-5000 | 0-5000 | |
| X,Y,Z軸螺桿直徑/節距 | mm | 25/8 | 25/8 | |
| 馬達功率 | 主軸馬達 | kW | 2.2/3.75 | 3.75/5.5 |
| X,Z,Y軸馬達 | kW | 1.0/1.5/1.0 | 1.0/1.5/1.0 | |
| 刀塔伺服馬達 | kW | 0.4 | 0.4 | |
| 迴轉刀具馬達 | kW | 0.75 | 0.75 | |
| 冷卻泵浦馬達 | kW | 0.9 | 0.9 | |
| 高壓切削液泵浦 | kW | 0.4 | 0.4 | |
| 油壓泵浦馬達 | kW | 0.37 | 0.37 | |
| 成品輸送機馬達 | kW | 0.03 | 0.03 | |
| 排屑機馬達 | kW | 0.2 | 0.2 | |
|
潤滑幫浦馬達 |
kW | 0.003 | 0.003 | |
| 油霧收集器馬達 | kW | 0.75 | 0.75 | |
| 油箱容量 | 切削液 | Liter | 145 | 145 |
| 油壓單元 | Liter | 55 | 55 | |
| 注油器 | Liter | 2 | 2 | |
| 機器尺寸 | 高x寬x深 | mm | 1670 x 2330 x 1440 | 1672 x 2330 x 1440 |
| 重量 | kg | 1800 | 1800 | |
| 佔地面積(附標準配備) | mm | 1800 x 2300 | 1800 x 2300 | |
