| 機械規格 | ||||
| 項 目 | 單 位 | M-1525-1 | M-2025-1 | 標準規格： 送料架 防濺油蓋 調節工具 工具箱 切削冷卻裝置 |
| 刀具架數 | pcs | 5 | 5 | |
| 尾軸數 | 2 | 2 | ||
| 最大加工直徑 | mm | 圓15ø, 六角13, 四角10 |
圓20, 六角15, 四角12 |
|
| 直徑精度 | mm | ±0.015 | ±0.015 | |
| 最大加工長度 | mm | 35 | 35 | |
| 長度精度 | mm | ±0.015 | ±0.015 | |
| 鑚孔最大直徑 | mm | 8 | 8 | |
| 鑚孔最大深度 | mm | 30 | 30 | |
| 攻牙最大直徑 | 黃銅M10xP1.25 鐵M8xP1.0 |
黃銅M12xP1.25 鐵M10xP1.0 |
||
| 主軸轉速 | rpm | 2400-8400 (60HZ) | 1400-5800 (60HZ) | 選配配件： 銑螺紋裝置 消音送料管 長軸心裝置 全罩事裝置 變頻器 |
| 主軸迴轉速度變換數 | 5 | 5 | ||
| 凸輪軸轉速 | rpm | 1.2 - 45.7 | 1 - 30 | |
| 主馬達 | 2HP 1.5KV | 3HP 2.25KV | ||
| 切削油泵馬達 | HP | 1/8 | 1/4 | |
| 主軸中心高度 | mm | 1100 | 1100 | |
| 機械尺寸 | L x W x H | 1650 x 615 x 1560 | 1650 x 615 x 1560 | |
| 包裝尺寸 | L x W x H | 1650 x 850 x 1950 1430 x 850 x 1950 |
1650 x 850 x 1950 1430 x 850 x 1950 |
|
| 機械重量 | kg | 670 | 670 | |
 |
 |
 |
本裝置采用電磁離合器，帶動攻牙主軸是利用高速運轉與機械主軸同方向之運轉差速而行深孔加工，二軸可搖動變換加工，鉸孔，針孔深，攻牙等可同時加工完成。 | |
| 雙軸攻軸附件 主軸及攻軸的同心度可以達到0.01mm |
雙軸針軸附件 主軸及針孔軸的同心度可達到0.01mm |
|||
 |

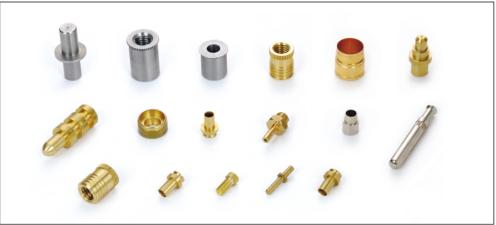

加工零件 名陽自行研發推出的各式車床產品，廣泛運用于各種料材的加工，像是鋁，不銹鋼等多種金屬材質，適用于3c產品，汽車，機車，腳踏車，衡浴，電子，事物機械，五金零件等各產業的精密零件。 |
|||
 |
 |
 |
 |
 |
 |
|
主軸 主軸是采用特殊鋼并經滲碳熟處理及精密研磨而成，并且采用P4等級精密自潤式軸承，密封式防污結垢，達到主軸旋轉精度在0.002mm內，及更低的磨耗。 |
離合器 我們的離合器能達到您的加工需求，不論是在針孔，攻牙以及速度上皆能請您滿意。在離合器的壽命上，我們能夠達到更長的加工時間，以及更低的淘汰率。 |
三層式分離型油箱 裝油容積較多，切削油不易產生高溫以延長切削刀具在之壽命。 |
主軸與刀具 機臺配有五組刀具，并附有微調螺絲，使工件物達到高精度，滑板則采用高級韌和金屬線，滑座面乃經高調波熟處理及研磨而成，因此能達到更長的壽命。 |
銑牙座 本機臺可加裝銑牙座，提供銑牙功能，如兩角/四角/六角，只要安裝于五刀滑板座并加裝動力部分即可達成。 |
凸輪組 凸輪軸是由主動力馬達帶動中間皮帶輪，以順時針方向轉動，其轉速可分15級，板行凸輪使用于加工物從向之車削，鐘 |
